Как правильно установить теплообменник для дальнейшей работы

Теплообменники – ключевые элементы в системах отопления, вентиляции, кондиционирования, горячего водоснабжения и промышленных технологических процессах. Правильная установка гарантирует эффективную работу, долговечность оборудования и безопасность его эксплуатации. В этой статье мы подробно разберем, как установить теплообменник правильно, рассмотрим подготовительные работы, монтажные этапы, нюансы подключения и рекомендации по вводу в эксплуатацию.

Виды устройств

Перед тем как перейти к процессу установки, важно понимать, какие существуют виды теплообменных устройств, поскольку от их типа зависит специфика монтажа.

Пластинчатые

Наиболее распространенные в системах отопления и горячего водоснабжения. Отличаются компактными размерами и высокой теплоотдачей. Бывают разборными и паяными. Особенности установки теплообменника пластинчатого типа:

требуют тщательной центровки патрубков;
не переносят избыточных механических нагрузок на штуцеры;
желательно установить демпфирующие опоры.

Трубчатые (кожухотрубные)

Устанавливаются в промышленных системах, отличаются высокой прочностью и устойчивостью к загрязнениям. Особенности монтажа:

необходима прочная основа из-за значительного веса;
учитывается температурное расширение труб от тепла.

Пластинчато-ребристые

Применяются в системах вентиляции и кондиционирования. Всегда учитывается направление воздушного потока, важно обеспечить свободный доступ к элементам для обслуживания.

Полезный совет. Установка теплообменника должна проводиться поэтапно согласно инструкции. Если не уверены, что справитесь сами, обратитесь к специалистам – мы предлагаем выгодные условия сотрудничества в Москве.

Подготовительный этап

Перед установкой необходимо учесть ряд параметров:

рабочее давление и температуру среды;
тип теплоносителя (вода, пар, масла, химические растворы);
условия окружающей среды (влажность, температура, запыленность).

Проект должен включать схему подключения теплообменника, порядок расположения запорной арматуры, фильтров, дренажных и воздухоотводных устройств, спецификацию материалов и оборудования. Затем проводится осмотр площадки монтажа, проверяется прочность основания, обеспечивается удобный доступ к теплообменнику для последующего обслуживания, продумывается возможность демонтажа для ремонта. От тщательности подготовки будет зависеть ход дальнейших работ.

Этапы установки теплообменного аппарата

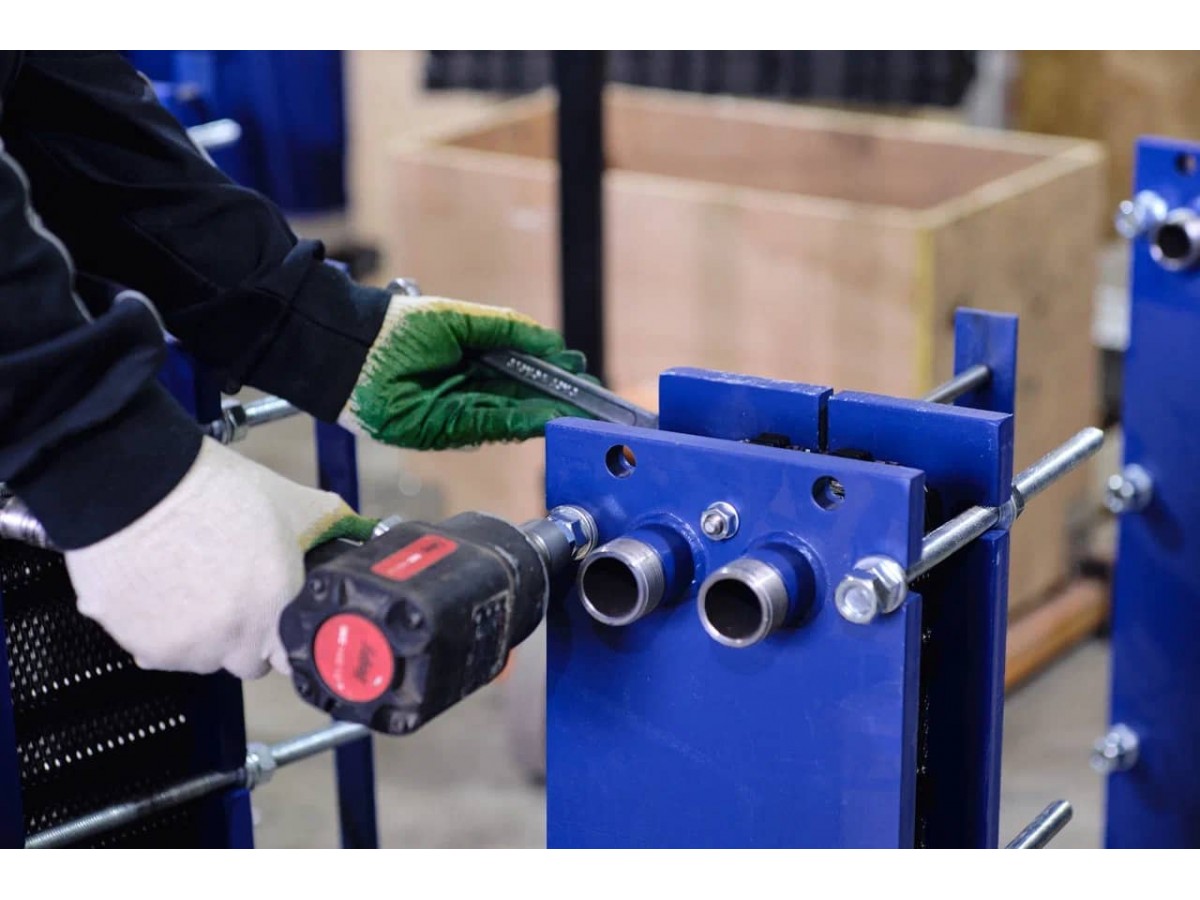

Монтаж пластинчатого теплообменника включает:

Подготовку основания и креплений. Основание должно быть ровным и способным выдерживать вес теплообменника. Устанавливая напольные модели, применяются виброизолирующие опоры, стеновые - монтируются на специальные кронштейны с учетом нагрузки.
Распаковка и проверка оборудования. Убедитесь в целостности теплообменника, отсутствии повреждений пластин или труб, проверьте комплектность поставляемого оборудования (прокладки, крепеж, инструкция).
Монтаж запорной арматуры и фильтров. Перед входом и выходом теплообменного аппарата необходимо установить запорные вентили для удобства технического обслуживания. На подаче теплоносителя обязательно монтируются грязевики (сетчатые фильтры) для защиты теплообменника от механических примесей.
Подсоединение трубопроводов. Соединение патрубков должно выполняться с учетом компенсации температурного расширения. Гибкие вставки или компенсаторы необходимы для предотвращения передачи вибраций и температурных деформаций. Используйте разъемные соединения (фланцы, «американки») для облегчения демонтажа в будущем.
Установка дренажных и воздухоотводных устройств. В нижней части теплообменника предусматриваются дренажные клапаны для слива теплоносителя, верхних точках системы воздухоотводчики (ручные или автоматические) для удаления воздушных пробок.

Перед запуском системы необходимо правильно выполнить гидравлические испытания на герметичность. Плавно заполните систему теплоносителем, одновременно удаляя воздух через воздухоотводчики. Поднимите давление до расчетного (но не более допустимого для теплообменника), в течение 30-60 минут следите за падением давления и отсутствием течей на соединениях. В случае выявления утечек устраните их и повторите испытания.

Обязательно выполните пусконаладочные работы. Проверьте соответствие расхода теплоносителя проектным значениям, при необходимости произведите регулировку балансировочными вентилями. Измерьте температуру на входе и выходе теплообменника, убедитесь, что температурный напор соответствует расчетным данным. Если теплообменник оборудован температурными датчиками, реле давления или автоматикой, проверьте их исправность и корректность настроек.

После завершения пусконаладочных работ составляется акт ввода в эксплуатацию, в котором фиксируются:

Результаты гидравлических испытаний.
Проверка температурного режима.
Отсутствие протечек и дефектов.
Исправность запорной и регулирующей арматуры.

Все указанные этапы нельзя пропускать, они важны для обеспечения работы устройств правильно.
