Как подобрать пластинчатый теплообменник?

Профессиональный подбор теплообменника — это комплексная инженерная задача, от корректности решения которой зависит эффективность и надежность всей системы теплоснабжения, ГВС или технологического процесса. Многие задаются вопросом, как подобрать теплообменник правильно, чтобы он соответствовал всем требованиям проекта. Данный материал представляет собой подробное руководство, призванное помочь инженерам и техническим специалистам разобраться в ключевых аспектах выбора теплообменного оборудования.

Основные типы пластинчатых теплообменников и их применение

Прежде чем перейти к расчетам, необходимо определиться с типом аппарата. Конструктивное исполнение напрямую влияет на сферу использования, ремонтопригодность и стоимость.

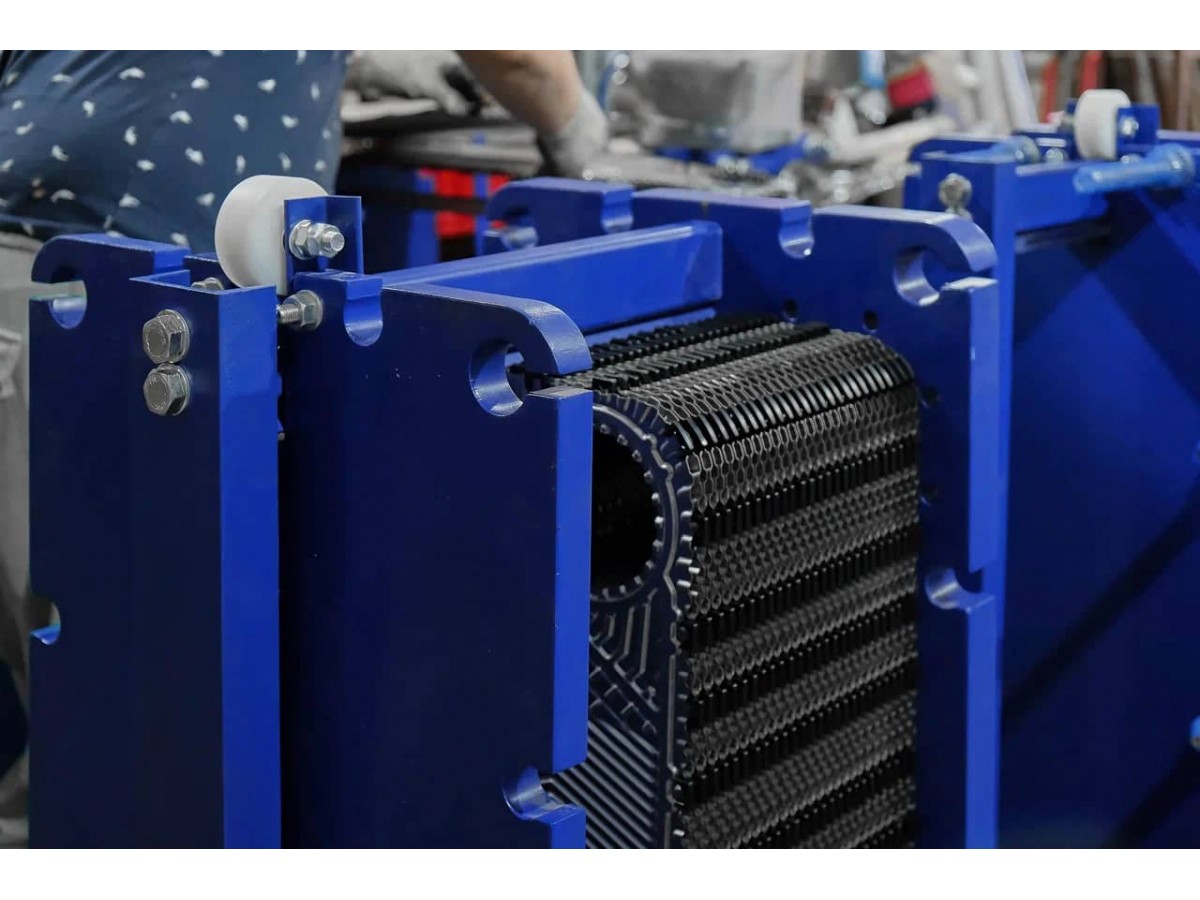

• Разборные пластинчатые теплообменники (ПРТО). Это наиболее распространенный и универсальный тип. Конструкция состоит из стяжных плит, уплотнительных прокладок и пакета тонких гофрированных пластин, стянутых между собой. Главное преимущество — возможность легко разобрать аппарат для очистки, замены уплотнений или увеличения, а также уменьшения площади теплообмена. Такие аппараты идеально подходят для систем отопления, горячего водоснабжения, вентиляции и многих технологических процессов, где среды могут быть склонны к загрязнению или требуют периодического обслуживания. Именно пластинчатые разборные аппараты чаще всего используются в коммунальной и промышленной энергетике благодаря своей гибкости.
• Паяные теплообменники. В этой конструкции пластины спаиваются между собой в вакуумной печи, образуя неразборный блок. Аппараты компактны, часто дешевле разборных аналогов и работают при более высоких давлениях и температурам. Однако они не подлежат ремонту или механической очистке. Их применяют для чистых сред: в холодильных установках, системах кондиционирования, малых котельных.
• Сварные и полусварные теплообменники. Используются для агрессивных, высокотемпературных или высоконапорных сред, где резиновые уплотнения неприменимы. Пластины в таких аппаратах свариваются лазерной сваркой в блоки. Они дороже, но незаменимы в химической, нефтегазовой промышленности.

Выбирая тип аппарата, необходимо четко понимать условия будущей эксплуатации. Если ключевым фактором является доступность для чистки и масштабируемость, то безусловным лидером становятся разборные модели. Для компактных систем с чистыми теплоносителями часто более рациональным выбором будут паяные аппараты.

Ключевые параметры для расчета - основа грамотного подбора

Точный подбор пластинчатого теплообменного аппарата всегда начинается со сбора исходных данных. От их полноты и достоверности напрямую зависит конечный результат. Необходимо определить следующие параметры:

• Тепловая нагрузка (Q). Это количество тепла, которое должен передать аппарат в единицу времени (кВт). Например, для ГВС это мощность, требуемая для нагрева определенного расхода воды от исходной температуры до необходимой (например, расход - 3 м3.ч., нагрев воды с 5С до 60С) . Для системы отопления — это теплопотери здания (т.е. сколько кВт. тепла должен передать теплообменник в систему отопления, чтобы перекрыть эти потери). Такие параметры являются отправной точкой для всех последующих расчетов.
• Расходы и температуры сред. Требуется знать массовый или объемный расход как греющей, так и нагреваемой среды (например, сетевой воды и водопроводной). А также четыре ключевые температуры: на входе и выходе для каждого контура (T1, T2 — первичный контур; t1, t2 — вторичный контур). Часто в техническом задании фигурируют температуры подачи и обратки в системе отопления.
• Допустимые потери давления (ΔP). Для каждого контура необходимо задать максимально допустимый перепад давления. Это критически важный параметр, который определяет гидравлическое сопротивление теплообменного оборудования и влияет на выбор насосного оборудования. Превышение расчетного ΔP может привести к нехватке расхода.
• Физические свойства рабочих сред. Для точного расчета необходимо учитывать плотность, удельную теплоемкость, теплопроводность и вязкость сред. Эти параметры зависят от температуры и состава (например, процент гликоля в антифризе). Использование усредненных значений может привести к ошибке.

Отсутствие любого из этих параметров делает профессиональный подбор невозможным. В таком случае необходимо либо запросить недостающие данные у заказчика, либо использовать стандартизированные (часто завышенные) значения, что ведет к удорожанию проекта.

Алгоритм подбора: от данных к конкретной модели

Процесс подбора теплообменника можно разбить на последовательные шаги. Строгое следование этому алгоритму минимизирует риск ошибки.

• Определение теплового баланса и средних температур. На основе заданных расходов и температур проверяется уравнение теплового баланса: тепло, отданное греющей средой, равно теплу, полученному нагреваемой средой (с учетом небольших потерь). Рассчитывается средняя логарифмическая разность температур (∆Tл) — движущая сила процесса теплопередачи.
• Предварительный расчет площади теплообмена. Используя базовое уравнение теплопередачи (Q = K * F * ∆Tл), где K — коэффициент теплопередачи, производится оценка требуемой площади поверхности. Коэффициент K является самым сложным для определения параметром, так как зависит от типа пластин, скорости потоков, их свойств и степени загрязнения. На этом этапе часто используют справочные значения или специализированное программное обеспечение.
• Выбор типоразмера пластин и компоновка пакета. Выбирая пластины, инженер оперирует их геометрическими параметрами: размером (высота, ширина), толщиной, профилем гофры (который определяет турбулизацию потока и теплоотдачи), а также материалом (обычно сталь AISI 316, но для агрессивных сред используются сплавы типа титана). Необходимое количество пластин в пакете рассчитывается, учитывая предварительную площадь одной пластины и общую требуемую площадь теплообмена.
• Уточненный тепловой и гидравлический расчет. С помощью профессиональных программ выполняется итерационный расчет. Программа перебирает варианты компоновок, точно рассчитывая коэффициент K, фактическую площадь, температуры на выходе и потери давления. Цель — найти аппарат, который отвечает всем заданным условиям с минимальным запасом.

На что стоит дополнительно обратить внимание:

Помимо основных тепловых и гидравлических параметров, существуют второстепенные, но не менее важные факторы выбора.

• Материалы исполнения. Материал пластины определяет стойкость к коррозии. Для пресной воды достаточно нержавеющей стали AISI 304 или 316. Для морской воды или хлорсодержащих сред может потребоваться титан. Материал уплотнительных прокладок (EPDM, NBR, Viton) должен быть совместим с рабочими средами и их температурам.
• Запас площади. При подборе часто закладывают запас по поверхности теплообмена (10-20%). Это компенсирует возможное загрязнение пластин в процессе эксплуатации и неточности в исходных данных. Однако избыточный запас ведет к неоправданному росту стоимости и габаритов аппарата.
• Габариты и присоединительные размеры. Необходимо убедиться, что выбранный теплообменник физически поместится в отведенное пространство, а его патрубки совпадут по диаметру и расположению с подводящими трубопроводами.
• Ремонтопригодность и доступность запчастей. Выбирая между предложениями разных компании, важно учитывать не только цену аппарата, но и наличие сервисной поддержки, сроки поставки запасных частей (пластин, прокладок) и простоту обслуживания. Это напрямую влияет на время возможного простоя системы.

Сбалансированный подход, учитывающий как технические, так и экономические факторы, позволяет получить оптимальное решение, которое будет надежно служить долгие годы.
Наши инженеры проведут для вас точный инженерный расчет теплообменника за 15 минут!

Заключение и рекомендации

Как выбрать теплообменник правильно? Ключевым этапом является определение тепловой нагрузки и грамотный теплогидравлический расчет, который должен быть выполнен с помощью профессионального программного обеспечения. Пластинчатый теплообменник, подобранный с учетом всех эксплуатационных нюансов, станет надежным и эффективным элементом вашей системы.
