Гофрированные пластины являются ключевым конструктивным элементом современных теплообменных систем, обеспечивающим эффективную передачу тепловой энергии между различными рабочими средами. Эти высокотехнологичные компоненты играют решающую роль в функционировании промышленного и бытового оборудования.
Принцип работы и конструктивные особенности

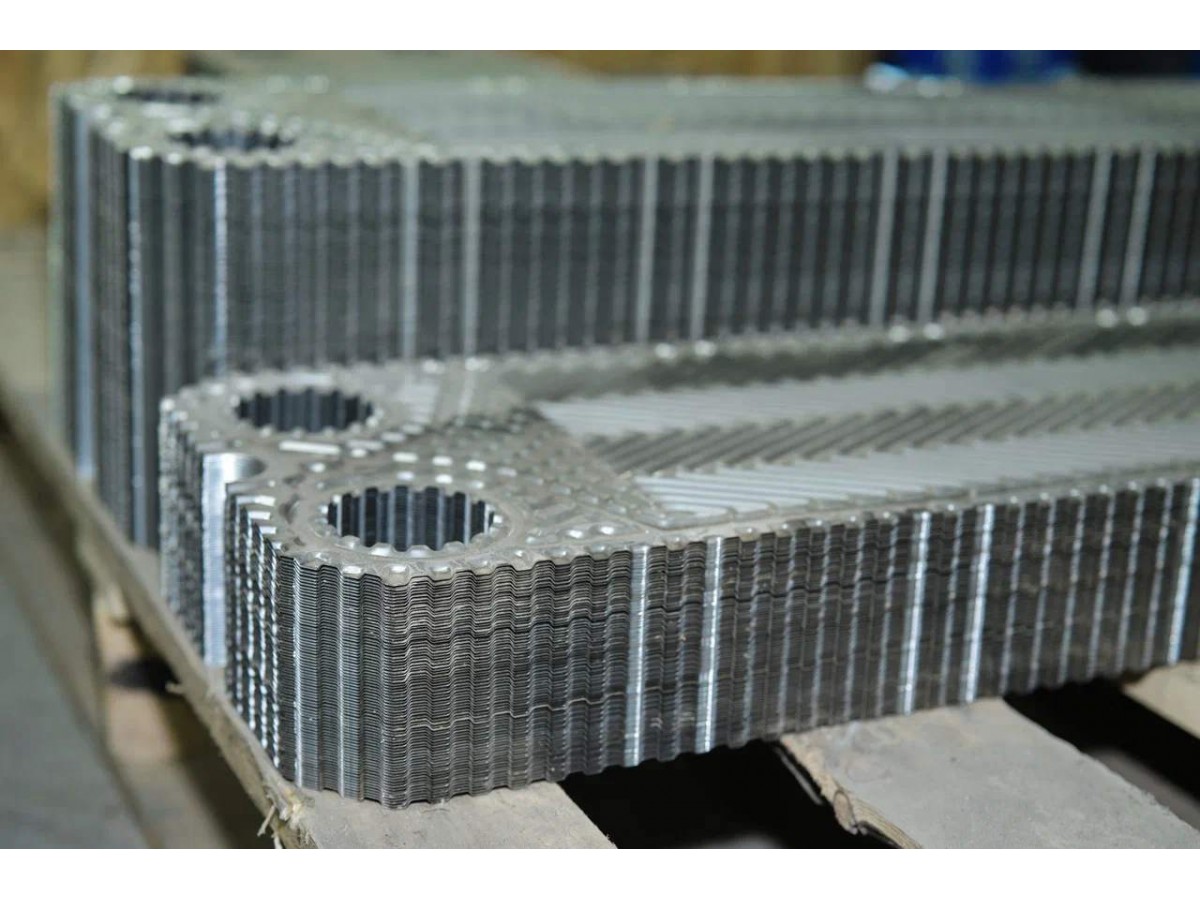

Принцип работы пластинчатых теплообменников основан на передаче тепла через тонкие металлические перегородки между двумя потоками жидкости. Теплообменные пластины представляют собой штампованные металлические листы с рельефной поверхностью, образующей систему каналов глубиной от 2 до 8 миллиметров.
Конструкция разборных пластинчатых теплообменников позволяет легко менять количество пластин в зависимости от требуемой мощности. Каждая пластина имеет специальные отверстия для подвода и отвода теплоносителей, а также уплотнительные канавки для герметизации соединений.
Основные типы пластин
Классификация по углу гофрирования
Существуют различные типы пластин, отличающиеся углом расположения гофрированной поверхности:
Пластины с мягким углом (30°) обеспечивают оптимальный баланс между интенсивностью теплообмена и гидравлическими потерями. Такая конфигурация создает умеренную турбулентность потока, что способствует эффективной передаче тепла при минимальных энергозатратах.
Пластины с жестким углом (60°) создают более интенсивную турбулентность, что увеличивает коэффициент теплоотдачи, но при этом возрастают гидравлические сопротивления. Такие элементы применяются в случаях, когда требуется максимальная интенсивность теплообмена.
Виды по конфигурации каналов
По форме каналов различают пластины с различной геометрией гофрирования. Одни обеспечивают более равномерное распределение потока, другие создают дополнительную турбулизацию для интенсификации процесса. Выбор конкретного типа зависит от свойств рабочих сред и требований к процессу.
Материалы изготовления и технические характеристики
Основные материалы
Нержавеющая сталь AISI 316 является наиболее распространенным материалом благодаря оптимальному соотношению стоимости и коррозионной стойкости. Толщина таких пластин обычно составляет 0,5-0,6 мм.
Титан применяется для работы с агрессивными средами, включая морскую воду и химически активные растворы. Несмотря на более высокую стоимость, титановые пластины обладают превосходной коррозионной стойкостью.
Ключевые характеристики
Толщина пластин 0,4 - 0,8 мм
Глубина каналов 2 - 8 мм
Угол гофрирования 30° или 60°
Материал поверхности Специальная обработка
Толщина пластин варьируется в зависимости от назначения и рабочих условий. Тонкие пластины обеспечивают лучший теплообмен, но требуют осторожного обращения при монтаже и обслуживании. Поверхность пластин подвергается специальной обработке для улучшения теплопередачи и снижения отложений.
Области применения
Системы отопления и горячего водоснабжения
Пластинчатые теплообменники широко применяются в системах горячего водоснабжения жилых и общественных зданий. Высокая эффективность и компактность делают их предпочтительным выбором для современных котельных и тепловых пунктов.
Промышленные процессы
В промышленности такой теплообменник используется для охлаждения технологических жидкостей, подогрева сырья и рекуперации тепла. Гофрированные элементы обеспечивают интенсивный теплообмен даже при работе с вязкими средами.
Пищевая промышленность
Специальные требования к гигиене в пищевой промышленности успешно выполняются благодаря гладкой поверхности пластин и возможности полной разборки аппарата для очистки.
Выбор и эксплуатация
При выборе пластин необходимо учитывать несколько ключевых факторов. Совместимость материала с рабочими средами определяет долговечность оборудования. Температурный режим и давление влияют на толщину и конструкцию пластин.
Правильный подбор типа пластин влияет на экономическую эффективность системы. В Москве работают специализированные компании, предлагающие полный спектр услуг по подбору и поставке комплектующих для теплообменного оборудования.
Важно помнить: Характеристики пластин должны соответствовать параметрам рабочих сред и условиям эксплуатации. Неправильный выбор может привести к снижению эффективности или преждевременному выходу из строя.
Заключение
Пластины для теплообменников представляют собой высокотехнологичные изделия, требующие профессионального подхода к выбору и эксплуатации. Понимание конструктивных особенностей, материалов и характеристик помогает оптимизировать работу теплообменного аппарата и обеспечить его долговечность.
Современные технологии производства позволяют создавать пластины с улучшенными характеристиками, способные работать в самых сложных условиях, обеспечивая надежное и эффективное тепло для различных отраслей промышленности.
