Теплообменники для гликоля представляют собой специализированное оборудование, разработанное для эффективной работы с незамерзающими теплоносителями. В отличие от систем, работающих на воде, использование гликолевых растворов требует учета специфических физико-химических свойств этих жидкостей. Правильный подбор теплообменного оборудования для антифриза обеспечивает надежную работу систем отопления и вентиляции в условиях отрицательных температур.
Особенности гликолевых теплоносителей
Гликоли используются в качестве охлаждающих и нагревающих жидкостей благодаря своей способности не замерзать при низких температурах. Наиболее распространены два типа: этиленгликоль и пропиленгликоль. Каждый из них имеет свои характеристики и области применения.
Растворы на основе пропилен-гликоля считаются более экологичными и часто применяются в пищевой промышленности. Этиленгликолевые составы обладают лучшими теплофизическими свойствами, но требуют повышенных мер безопасности из-за токсичности.
Отличия от водяных систем
При использовании антифриза для теплообменника необходимо учитывать ряд важных факторов, которые отличают гликолевые системы от водяных:
- Вязкость гликолевых растворов выше, чем у воды, что требует более мощных насосов
- Теплоемкость антифриза ниже на 10-15 процентов по сравнению с водой
- Коэффициент теплопередачи уменьшается, что нужно компенсировать увеличением площади теплообмена
- Агрессивность к некоторым материалам требует правильного подбора уплотнений
Расчет производительности
Теплообменники для гликоля требуют увеличения площади поверхности теплообмена на 15-30 процентов по сравнению с аналогичными установками для воды. Это связано с пониженным коэффициентом теплопередачи гликолевых растворов. Точный расчет должен учитывать концентрацию антифриза в системе.
Типы теплообменников для гликолевых систем
Для работы с незамерзающими жидкостями применяются различные типы теплообменных аппаратов:

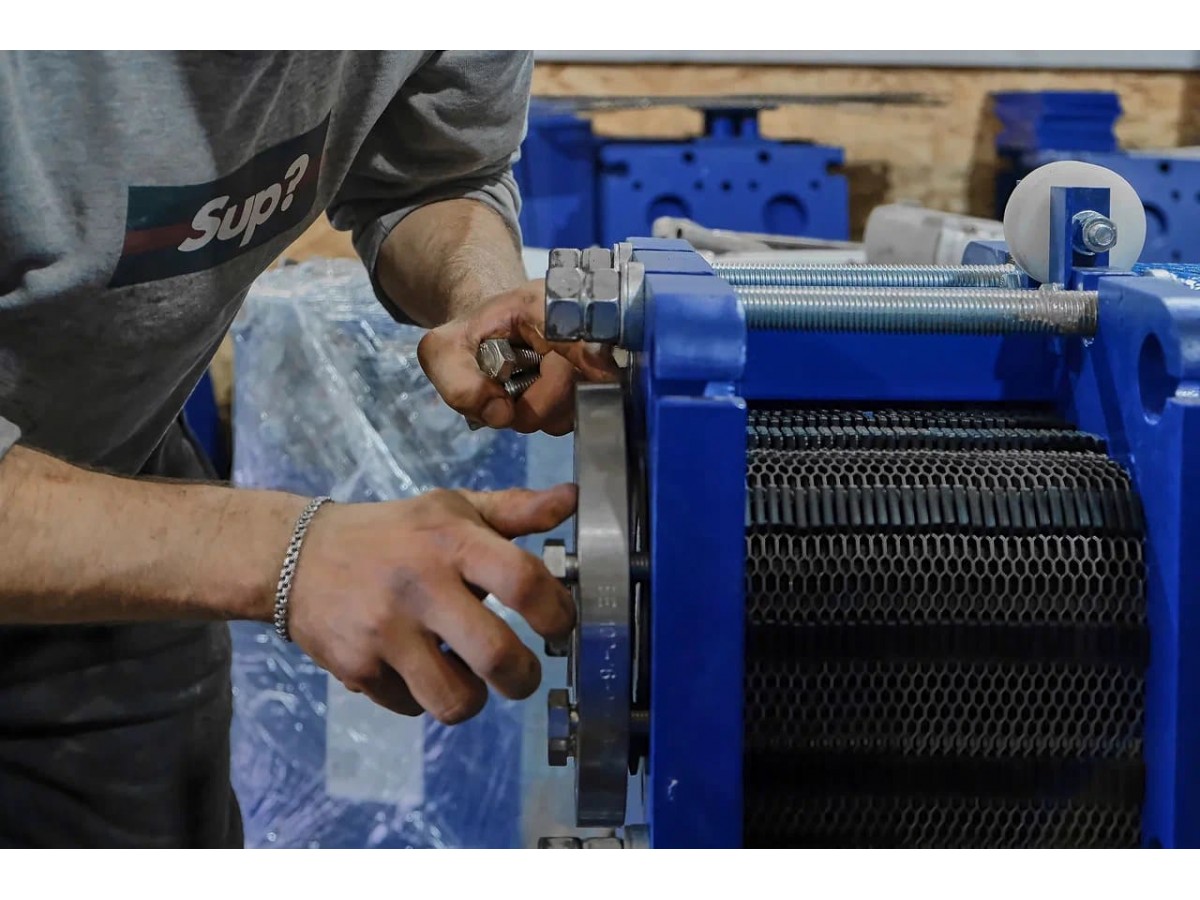

Пластинчатые теплообменники
Пластинчатые модели являются наиболее популярным решением для систем отопления с гликолем. Их компактная конструкция и высокая эффективность делают их оптимальным выбором. При работе с антифризом используются специальные прокладки, устойчивые к воздействию гликолей.
Важным преимуществом пластинчатых установок является возможность изменения площади теплообмена путем добавления или удаления пластин. Это позволяет адаптировать теплообменник под конкретную концентрацию теплоносителя.
Кожухотрубные аппараты
Кожухотрубные теплообменники применяются в крупных промышленных системах. Их конструкция обеспечивает надежную работу при высоких давлениях и больших объемах перекачиваемых сред.
Эти аппараты хорошо подходят для систем, где необходимо охладить или нагреть значительные объемы гликолевой жидкости. Прочная конструкция гарантирует долгий срок службы.
Паяные теплообменники
Паяные модели представляют собой компактное решение для систем небольшой и средней мощности. Отсутствие прокладок делает их менее требовательными к обслуживанию при работе с антифризом. Такие теплообменники для гликоля часто применяются в холодильном оборудовании.
Применение в системах отопления
В системах отопления загородных домов и производственных объектов использование гликолевых теплоносителей решает проблему замерзания при отключении котельной. Теплообменники для гликоля в таких системах работают как промежуточное звено между котлом и контуром отопления.
Схема с промежуточным теплообменником позволяет использовать воду в основном контуре котла, что увеличивает его ресурс и снижает риски. При этом в контуре отопления циркулирует антифриз, обеспечивающий защиту от замерзания.
Системы вентиляции и кондиционирования
В системах вентиляции теплообменники на гликоле применяются для рекуперации тепла. Гликолевые установки позволяют передавать тепло между удаленными друг от друга приточным и вытяжным вентиляторами. Это особенно актуально для зданий со сложной планировкой.
Циркуляция антифриза в замкнутом контуре обеспечивает эффективный перенос тепловой энергии. Системы вентиляции с гликолевыми теплообменниками надежно работают в холодное время года без риска обмерзания.
Особенности эксплуатации
При работе с гликолевыми системами необходимо соблюдать определенные правила эксплуатации:
Контроль концентрации
Концентрация антифриза должна соответствовать расчетной. Избыточная концентрация увеличивает вязкость и снижает эффективность теплообмена. Недостаточная концентрация не обеспечит защиту от замерзания.
Регулярное обслуживание
Антифриз требует периодической замены, обычно раз в 3-5 лет. Со временем присадки в составе теплоносителя истощаются, что может привести к коррозии системы. Необходим контроль pH и плотности жидкости.
Материалы и совместимость
Теплообменники для гликоля изготавливаются из материалов, устойчивых к воздействию незамерзающих жидкостей. Нержавеющая сталь является оптимальным выбором для контакта с большинством типов антифризов. Медные сплавы также показывают хорошую совместимость с пропиленгликолем.
Важно: При использовании алюминиевых компонентов необходимо убедиться, что антифриз содержит соответствующие ингибиторы коррозии. Некоторые гликолевые составы могут вызывать ускоренную коррозию алюминия.
Подбор оборудования
При выборе теплообменника для работы с гликолем нужно учитывать несколько параметров. Расчетная тепловая мощность должна учитывать пониженный коэффициент теплопередачи. Необходимо правильно определить требуемую площадь теплообмена с учетом типа и концентрации используемого антифриза.
Специалисты в Москве и других городах помогут провести теплотехнический расчет и подобрать оптимальную модель для конкретной системы. Важно предоставить полную информацию о планируемых режимах работы и характеристиках теплоносителя.
Экономическая эффективность
Несмотря на более высокую стоимость по сравнению с водяными системами, использование теплообменников для гликоля экономически оправдано в определенных условиях. Защита от замерзания исключает дорогостоящий ремонт после аварийных ситуаций. Возможность эксплуатации объектов в режиме периодического отопления снижает затраты на энергоносители.
Заключение
Теплообменники для гликоля являются незаменимым оборудованием для систем, работающих в условиях возможных отрицательных температур. Правильный выбор типа аппарата и соблюдение требований к эксплуатации обеспечивают надежную и эффективную работу систем отопления, вентиляции и технологического охлаждения. Учет особенностей гликолевых теплоносителей на этапе проектирования позволяет создать оптимальную систему теплообмена.
