B25-20 паяный пластинчатый теплообменник Swep

Артикул: Swep B25-20

Описание

Фирма SWEP является одним из лидеров в поставке паяных пластинчатых теплообменных устройств. Теплообменные аппараты этой марки находят своё применение во многих областях:

·        Применяются как для охлаждения, так и для нагрева;

·        Используются как в промышленности, так и системах частных лиц;

·        Могут быть применены для кондиционирования воздуха.

Методики изготовления приборов с обеспечением наиболее продуктивного применения энергии, сырья и площади размещения, быстро снискали одобрение во всём мире. А компания SWEP является одним из первопроходцев в этой области.

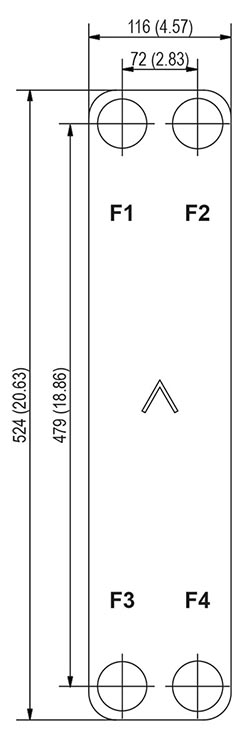

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ГАБАРИТЫ ТЕПЛООБМЕННОГО УСТРОЙТСВА SWEP B25

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	B25
Объем канала, дм3	0,114
Макс. объемный расход (м3/ч)	9
Высота пакета пластин*, мм	8,4 + (2,34 * n) - SC D 4,4 + (2,34 * n) - MC S, MC M
Общий вес*, кг	3,96 + (0,234 * n) - SC D 2,18 + (0,234 * n) - MC S 2,18 + (0,254 * n) - MC M
Материал каналообразующей пластины	Нержавеющая сталь (SC), Сталь Mo (MC)
Материал припоя	Медь
Макс. кол-во пластин	140
Размер отверстия F1/P1, мм	24
Размер отверстия F2/P2, мм	24
Размер отверстия F3/P3, мм	24
Размер отверстия F4/P4, мм	24
Классы давления	S стандартное, измеренное согласно EN 13345 H высокое, измеренное согласно EN 13345 D более высокое, разработанное для применений CO2, измеренное согласно EN 13445

                                                                                                                             * n - количество пластин.

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

СТРУКТУРА И МЕХАНИЗМ ДЕЙСТВИЯ

Паяное пластинчатое теплообменное устройство Swep B25-20 (ППТО) собирается из блока гофрированных пластин с канальцами, по которым и движется рабочая среда. Благодаря процедуре вакуумной пайки образуется паяный шов в нескольких точках пересечения пластин, что и создаёт различные каналы сложных форм.

Паяное пластинчатое теплообменное устройство предполагает протекание рабочих сред с различными температурными значениями в непосредственном контакте с обеих сторон по канальцам пластины. Это и даёт наиболее продуктивный способ передачи тепла от одной рабочей среды к другой. Структура теплообменных устройств Swep B25-20 похожа на конструкцию пластинчато-рамочных приборов, но с исключением применения уплотнений и частей рамы.

СТРУКТУРА ПАЯНОГО ПЛАСТИНЧАТОГО ТЕПЛООБМЕННОГО УСТРОЙСТВА



                                                                                                      Примеры присоединений



Интернет-магазин phe-shop.ru предлагает вам приобрести паяное пластинчатое теплообменное устройство Swep B25-20 по стоимости от завода-изготовителя, а также на условиях бесплатной поставки. Наши сотрудники всегда готовы помочь вам сделать расчёт и подобрать нужный теплообменный прибор именно под ваши условия эксплуатации.
