- Производитель: Swep
- Модель: Swep B4-10
- Наличие: Есть в наличии
Основные характеристики
Все характеристики
Вес (кг) :
0,82
Высота (мм) :
195
Марка:
B
Площадь теплопередачи (м2) :
0,12
Тип теплообменника:
Пластинчатый
SWEP B4-10 — компактный паяный пластинчатый теплообменник, обеспечивающий высокую эффективность теплообмена при минимальных габаритах и низком энергопотреблении. Идеально подходит для систем с ограниченным монтажным пространством и узким температурным диапазоном.
Описание
Компания SWEP — мировой лидер в производстве паяных пластинчатых теплообменников. Её оборудование широко применяется в различных отраслях:
- системы отопления и охлаждения;
- промышленные и бытовые установки;
- климатическое оборудование, включая кондиционеры и тепловые насосы.
Благодаря передовым технологиям, SWEP достигает оптимального сочетания энергоэффективности, компактности и рационального использования материалов. Теплообменники серии B4 отлично зарекомендовали себя в VRF-системах, экономайзерах и других устройствах, работающих с хладагентами высокого давления, такими как R410A и R32.
Технические параметры и габариты теплообменного устройства SWEP B4
| Модель | B4 |
| Объём канала, дм³ | 0,009 |
| Макс. объёмный расход, м³/ч | 1,2 |
| Высота пакета пластин*, мм | 4 + (1,02 × n) |
| Общий вес*, кг | 0,48 + (0,034 × n) |
| Материал каналообразующей пластины | Нержавеющая сталь |
| Материал припоя | Медь |
| Макс. количество пластин | 100 |
| Размер отверстий F1–F4 / P1–P4, мм | 17,5 |
| Класс давления | M (средний, по EN 13345) |
* n — количество пластин.
Эксплуатационные характеристики
| Макс. рабочее давление, бар | 55 |
| Диапазон температур, °C | –196 ÷ 350 |
Конструкция и принцип действия
Паяный теплообменник SWEP B4-10 состоит из пакета гофрированных нержавеющих пластин, соединённых методом вакуумной пайки медью. В местах контакта формируются прочные герметичные швы, образующие чередующиеся каналы для двух рабочих сред.
Теплопередача осуществляется через тонкие стенки пластин. Отсутствие уплотнений и рамной конструкции обеспечивает высокую надёжность, устойчивость к вибрациям, перепадам давления и длительный срок службы.

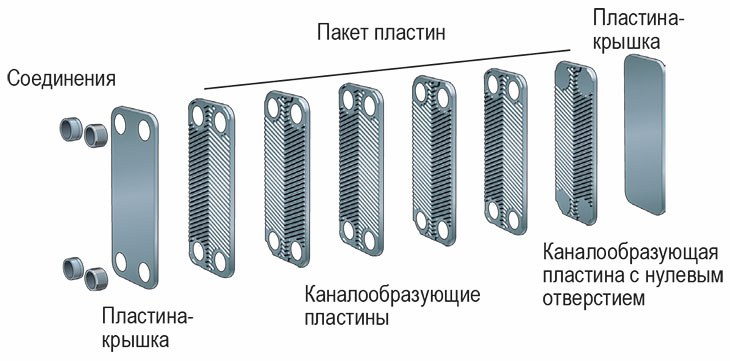

Структура паяного пластинчатого теплообменного устройства
Примеры присоединений
Интернет-магазин phe-shop.ru предлагает паяный пластинчатый теплообменник SWEP B4-10 по цене производителя с бесплатной доставкой. Наши инженеры помогут подобрать оборудование под ваши параметры и выполнят необходимые расчёты.
Характеристики
Теплообменники (основные характеристики)
Вес (кг)
0,82
Высота (мм)
195
Марка
B
Площадь теплопередачи (м2)
0,12
Тип теплообменника
Пластинчатый
Толщина (мм)
14,20
Чистота сред
Чистая вода
Ширина (мм)
77
