- Производитель: Swep
- Модель: Swep B50-10
- Наличие: Есть в наличии
Основные характеристики
Все характеристики
Вес (кг) :
14,77
Высота (мм) :
525
Марка:
B
Площадь теплопередачи (м2) :
1,10
Тип теплообменника:
Пластинчатый
Swep B50-10 — паяный пластинчатый теплообменник, разработанный для высоконагруженных систем теплоснабжения, включая центральные тепловые пункты, паровые и масляные охладители, а также промышленные технологические линии. Устройство обеспечивает высокую эффективность при расходах до 56 м³/ч.
Описание
Компания SWEP — мировой лидер в производстве паяных пластинчатых теплообменников. Её оборудование отличается компактностью, надёжностью и высокой тепловой эффективностью, что обеспечивает его применение в самых разных сферах:
- Нагрев и охлаждение в промышленных и бытовых системах;
- Использование в частных инженерных решениях и крупных промышленных комплексах;
- Применение в системах кондиционирования и тепловых насосов.
Теплообменники SWEP проектируются с учётом максимальной экономии энергии, материалов и монтажного пространства — подход, который давно стал отраслевым стандартом благодаря пионерской деятельности компании.
Модель B50 оптимизирована для работы в системах централизованного теплоснабжения и промышленных контурах с высокими требованиями к надёжности и производительности. Благодаря комбинированной геометрии пластин и патрубкам DN65 (2,5 дюйма), прибор обеспечивает эффективный теплообмен даже при больших объёмах водяного потока.

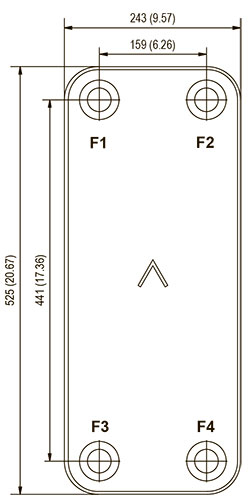

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ГАБАРИТЫ ТЕПЛООБМЕННОГО УСТРОЙСТВА SWEP B50
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | B50 |
| Объем канала, дм³ | 0,242 |
| Макс. объемный расход (м³/ч) | 56 |
| Высота пакета пластин*, мм | 12 + (2,34 × n) |
| Общий вес*, кг | 10,5 + (0,427 × n) |
| Материал каналообразующей пластины | Нержавеющая сталь |
| Материал припоя | Медь |
| Макс. кол-во пластин | 280 |
| Размер отверстия F1/P1, мм | 60 |
| Размер отверстия F2/P2, мм | 60 |
| Размер отверстия F3/P3, мм | 60 |
| Размер отверстия F4/P4, мм | 60 |
| Классы давления | S — стандартное, измеренное согласно EN 13345 |
* n — количество пластин.
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
| Макс. рабочее давление, бар | 39 |
| Диапазон температур, °C | –196 ÷ 225 |
СТРУКТУРА И ПРИНЦИП ДЕЙСТВИЯ
Паяный пластинчатый теплообменник Swep B50-10 состоит из блока гофрированных нержавеющих пластин, соединённых методом вакуумной пайки. В точках соприкосновения формируются прочные медные швы, создающие два изолированных контура сложной конфигурации.
Теплоносители с разными температурами протекают по чередующимся каналам в противотоке, что обеспечивает максимальную эффективность теплопередачи. Отсутствие уплотнений и рамной конструкции делает устройство герметичным, компактным и устойчивым к вибрациям и перепадам давления.
СТРУКТУРА ПАЯНОГО ПЛАСТИНЧАТОГО ТЕПЛООБМЕННОГО УСТРОЙСТВА

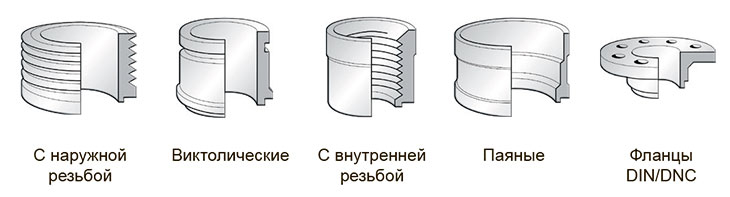

Примеры присоединений
Интернет-магазин phe-shop.ru предлагает приобрести паяный пластинчатый теплообменник Swep B50-10 по цене завода-изготовителя с бесплатной доставкой. Наши инженеры помогут подобрать оптимальную конфигурацию под ваши параметры: тип теплоносителя, температурный режим, рабочее давление и требуемую тепловую мощность.
Характеристики
Теплообменники (основные характеристики)
Вес (кг)
14,77
Высота (мм)
525
Марка
B
Площадь теплопередачи (м2)
1,10
Тип теплообменника
Пластинчатый
Толщина (мм)
35,40
Чистота сред
Чистая вода
Ширина (мм)
243
