- Производитель: Swep
- Модель: Swep B86-160
- Наличие: Есть в наличии
Основные характеристики
Все характеристики
Вес (кг) :
24,01
Высота (мм) :
526
Марка:
B
Площадь теплопередачи (м2) :
9,60
Тип теплообменника:
Пластинчатый
Swep B86-160 — современный паяный пластинчатый теплообменник, разработанный для задач, требующих высокой тепловой эффективности и компактности. Благодаря увеличенной «тепловой длине» по сравнению с предыдущими поколениями, устройство обеспечивает улучшенную теплопередачу при минимальных габаритах и низком внутреннем объёме.
Описание
Компания SWEP — мировой лидер в производстве паяных пластинчатых теплообменников. Её оборудование широко применяется в различных отраслях благодаря высокой надёжности, энергоэффективности и компактной конструкции.
- Используется как для нагрева, так и для охлаждения;
- Подходит для промышленных систем и частных инженерных решений;
- Применяется в системах кондиционирования и тепловых насосов.
Теплообменники серии B86 созданы для максимальной эффективности использования энергии, материалов и монтажного пространства. Они особенно эффективны в задачах подогрева водопроводной воды, работы в качестве конденсаторов, а также в системах, где критичны низкий объём теплоносителя и высокая плотность теплопередачи.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ГАБАРИТЫ ТЕПЛООБМЕННОГО УСТРОЙСТВА SWEP B86
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | B86 |
| Объем канала, дм³ | 0,078 |
| Макс. объемный расход (м³/ч) | 9 |
| Высота пакета пластин*, мм | 4 + (1,68 * n) |
| Общий вес*, кг | 2,09 + (0,137 * n) |
| Материал каналообразующей пластины | Нержавеющая сталь |
| Материал припоя | Медь |
| Макс. кол-во пластин | 160 |
| Размер отверстия F1/P1, мм | 24 |
| Размер отверстия F2/P2, мм | 24 |
| Размер отверстия F3/P3, мм | 24 |
| Размер отверстия F4/P4, мм | 24 |
| Классы давления | M среднее, измеренное согласно EN 13345 |
* n — количество пластин.
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
| Макс. рабочее давление, бар | 55 (Circuit 1), 39 (Circuit 2) |
| Диапазон температур, °C | –196 ÷ 225 |
СТРУКТУРА И ПРИНЦИП ДЕЙСТВИЯ
Паяный пластинчатый теплообменник Swep B86-160 состоит из блока гофрированных нержавеющих пластин, соединённых методом вакуумной пайки медью. В точках контакта пластин формируются прочные паяные швы, создающие два полностью изолированных контура сложной геометрии.
Теплоносители с разными температурами протекают по чередующимся каналам в противотоке, что обеспечивает максимальную эффективность теплопередачи. Отсутствие уплотнений и рамной конструкции делает устройство компактным, герметичным и устойчивым к вибрациям и перепадам давления.
СТРУКТУРА ПАЯНОГО ПЛАСТИНЧАТОГО ТЕПЛООБМЕННОГО УСТРОЙСТВА

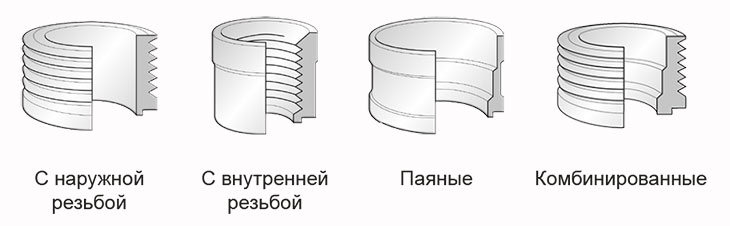

Примеры присоединений
Интернет-магазин phe-shop.ru предлагает приобрести паяный пластинчатый теплообменник Swep B86-160 по цене завода-изготовителя с бесплатной доставкой. Наши инженеры помогут подобрать оптимальную модель под ваши параметры: тип теплоносителя, температуру, давление и требуемую тепловую мощность.
Характеристики
Теплообменники (основные характеристики)
Вес (кг)
24,01
Высота (мм)
526
Марка
B
Площадь теплопередачи (м2)
9,60
Тип теплообменника
Пластинчатый
Толщина (мм)
272,80
Чистота сред
Чистая вода
Ширина (мм)
119
