Паяный пластинчатый теплообменник Alfa Laval CB110AQ-200H

Alfa Laval CB110AQ-200H — паяный пластинчатый теплообменник, сочетающий высокую тепловую эффективность с компактными габаритами. Благодаря монолитной конструкции и отсутствию уплотнений, устройство отлично подходит для работы в условиях повышенных температур и давления.

Теплообменники серии CB110QA широко применяются в системах централизованного теплоснабжения, контурах горячего водоснабжения (ГВС) и системах бесплатного охлаждения (фрикулинга). Их высокий коэффициент теплопередачи позволяет достичь максимальной производительности при минимальном занимаемом пространстве.

Использование медной пайки вместо резиновых прокладок обеспечивает герметичность, устойчивость к термическим и гидравлическим ударам, а также расширяет диапазон допустимых рабочих параметров. Это делает серию CB110QA идеальным выбором для современных инженерных систем отопления, охлаждения и водоснабжения.

ПРЕИМУЩЕСТВА ПАЯНЫХ ПЛАСТИНЧАТЫХ ТЕПЛООБМЕННИКОВ ALFA LAVAL CB110QA

• Компактные габариты
• Простота монтажа
• Эффект самоочищения за счёт турбулентного потока
• Практически не требует технического обслуживания
• Проходит 100% испытания на прочность, плотность и давление
• Отсутствие уплотнений повышает надёжность и срок службы

ОБЛАСТИ ПРИМЕНЕНИЯ

• Системы отопления, вентиляции, кондиционирования и охлаждения (ОВК)
• Холодильные установки
• Промышленные аппараты нагрева и охлаждения
• Контуры охлаждения масла

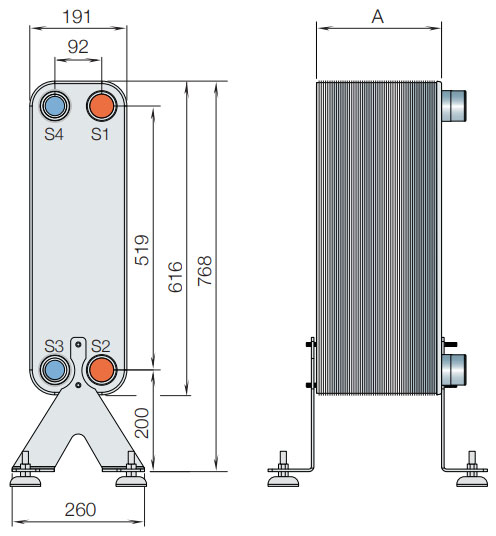

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ГАБАРИТЫ УСТРОЙСТВ ALFA LAVAL CB110QA

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

* Воды при 5 м/с (скорость в месте соединения).
** n — количество пластин.

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

СТРУКТУРА И ПРИНЦИП РАБОТЫ

Паяный теплообменник Alfa Laval CB110AQ-200H состоит из гофрированных пластин из нержавеющей стали AISI 316, соединённых методом вакуумной пайки чистой медью. В точках контакта формируются прочные швы, создающие герметичные каналы сложной формы.

Такая конструкция обеспечивает высокую устойчивость к термическим и гидравлическим нагрузкам, исключает необходимость в уплотнениях и массивных опорных плитах, что значительно снижает вес и габариты устройства.

Рабочие среды движутся по чередующимся каналам в режиме противотока, что максимизирует эффективность теплопередачи. Гофрированная поверхность пластин создаёт турбулентный поток, равномерно распределяет теплоноситель и способствует самоочищению каналов.

Инженеры Alfa Laval уделили особое внимание устойчивости к циклическим нагрузкам, проведя углублённый анализ напряжений при резких изменениях температуры и давления. Это обеспечивает длительный срок службы даже в самых demanding условиях эксплуатации.

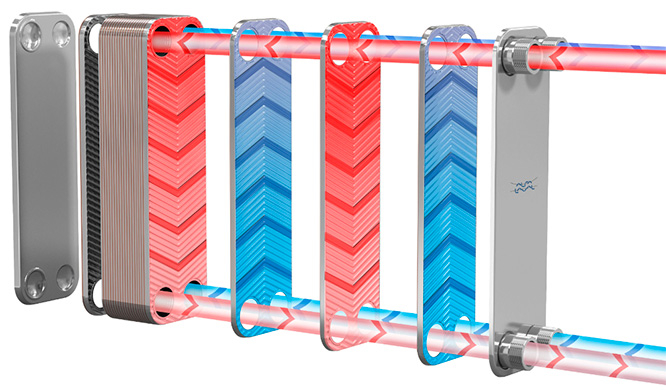

СТРУКТУРА ПАЯНОГО ПЛАСТИНЧАТОГО УСТРОЙСТВА

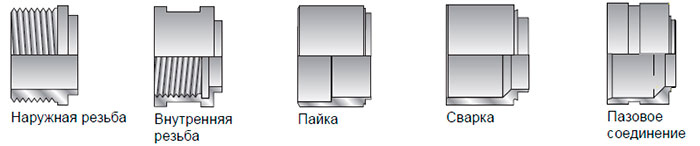

Примеры присоединений

Интернет-магазин phe-shop.ru предлагает приобрести паяный пластинчатый теплообменник Alfa Laval CB110AQ-200H по цене завода-изготовителя с бесплатной доставкой. Наши специалисты помогут подобрать оптимальную модель под ваши условия: тип теплоносителя, температурный режим, рабочее давление и требуемую мощность.

CB110AQ-200H паяный пластинчатый теплообменник Альфа Лаваль, Паяные Теплообменники
