- Производитель: Alfa-Laval
- Модель: Alfa Laval CB112AQ-210H
- Наличие: Ожидание 2-3 дня
Основные характеристики
Все характеристики
Вес (кг) :
78,32
Высота (мм) :
616
ДУ - присоединения (мм):
50
Марка:
CB112
Площадь теплопередачи (м2) :
23,73
Alfa Laval CB112AQ-210H — компактный паяный пластинчатый теплообменник, сочетающий высокую тепловую эффективность с минимальными габаритами. Устройство идеально подходит для систем централизованного теплоснабжения, ГВС и фрикулинга.
Описание
Паяные теплообменники серии CB112QA от Alfa Laval широко применяются в:
- системах отопления, вентиляции и кондиционирования (ОВК);
- контуре горячего водоснабжения;
- системах естественного охлаждения (фрикулинг).
Благодаря высокому коэффициенту теплопередачи и компактной конструкции, приборы этой серии обеспечивают максимальную производительность при минимальной занимаемой площади. Отсутствие уплотнений (благодаря медной пайке) позволяет использовать устройства в условиях повышенных температур и давлений, что делает их надёжным решением для промышленных и коммунальных задач.
Преимущества паяных теплообменников Alfa Laval CB112QA
- Малые габариты и вес
- Простота монтажа
- Эффект самоочищения за счёт турбулентного потока
- Практически не требуют технического обслуживания
- Проходят 100% контроль на герметичность и прочность
- Полностью герметичная конструкция без резиновых уплотнений
Области применения
- Системы отопления, вентиляции, охлаждения и кондиционирования
- Холодильное оборудование
- Промышленные установки нагрева и охлаждения
- Системы охлаждения масла

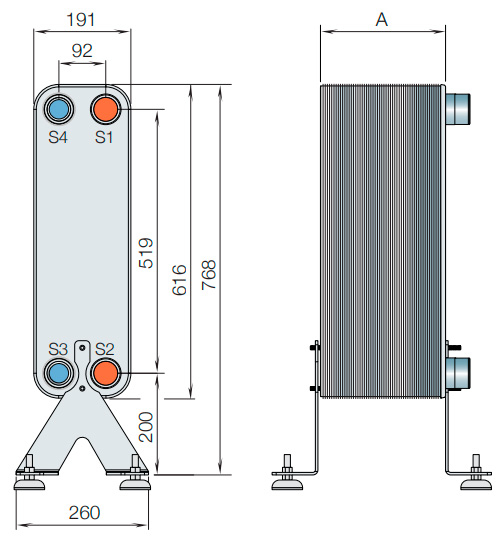

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ГАБАРИТЫ ТЕПЛООБМЕННИКА ALFA LAVAL CB112QA
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | CB112QA |
| Площадь пластины, м² | 0,113 |
| Объём, л | H, L, M: 0.18 CB/CBH AH, AM (S1-S2): 0.20 CB/CBH AH, AM (S3-S4): 0.16 |
| Макс. расход (м³/ч)* | 51 |
| Длина пакета пластин (А)**, мм | 16 + (2,07 × n) |
| Масса пустого теплообменника (без соединений)**, кг | 4,82 + (0,35 × n) |
| Стандартная наружная резьба, дюймов | 1 |
| Материал теплопередающих пластин | AISI 316 |
| Материал патрубков | AISI 316 |
| Материал припоя | медь |
| Макс. кол-во пластин | 300 |
* Воды при скорости 5 м/с в месте соединения.
** n — количество пластин.
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
| Макс. расчётное давление, бар | 38 |
| Макс. расчётная температура, °C | 225 |
КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ
Паяный пластинчатый теплообменник Alfa Laval CB112AQ-210H состоит из тонких гофрированных пластин из нержавеющей стали AISI 316, соединённых методом вакуумной пайки чистой медью. В точках контакта формируются прочные герметичные швы, исключающие необходимость в уплотнениях и опорных плитах.
Конструкция обеспечивает высокую устойчивость к термическим и механическим нагрузкам. Инженеры Alfa Laval провели углублённый анализ напряжений при циклических изменениях температуры и давления, что позволило создать устройство с увеличенным сроком службы.
Рабочие среды движутся по чередующимся каналам в противотоке, что максимизирует эффективность теплопередачи. Гофрированная поверхность создаёт турбулентный поток, обеспечивающий равномерное распределение теплоносителя и высокий коэффициент теплопередачи.
СТРУКТУРА ПАЯНОГО ПЛАСТИНЧАТОГО ТЕПЛООБМЕННОГО УСТРОЙСТВА
Примеры присоединений
Интернет-магазин phe-shop.ru предлагает приобрести паяный пластинчатый теплообменник Alfa Laval CB112AQ-210H по цене завода-изготовителя с бесплатной доставкой. Наши специалисты помогут подобрать оборудование под ваши параметры и выполнят необходимые расчёты.
Характеристики
Теплообменники (основные характеристики)
Вес (кг)
78,32
Высота (мм)
616
ДУ - присоединения (мм)
50
Марка
CB112
Площадь теплопередачи (м2)
23,73
Тип теплообменника
Пластинчатый
Толщина (мм)
450,70
Чистота сред
Чистая вода
Ширина (мм)
191
