- Производитель: Alfa-Laval
- Модель: Alfa Laval CB30AQ-140H
- Наличие: Ожидание 2-3 дня
Основные характеристики
Все характеристики
Вес (кг) :
16,60
Высота (мм) :
313
ДУ - присоединения (мм):
25, 32
Марка:
CB30
Площадь теплопередачи (м2) :
3,92
Alfa Laval CB30AQ-140H — паяный пластинчатый теплообменник, сочетающий высокую производительность и компактные габариты.
Паяные теплообменники серии CB30QA применяются в системах централизованного теплоснабжения, контурах горячего водоснабжения (ГВС), а также в схемах естественного охлаждения (фрикулинг).
В системах отопления, вентиляции и кондиционирования (ОВК) устройства серии CBAQ превосходят традиционные аналоги за счёт высокого коэффициента теплопередачи и малых размеров — это обеспечивает максимальную эффективность при минимальной занимаемой площади.
Медная пайка исключает необходимость в уплотнениях, что повышает надёжность при высоких температурах и давлениях. Такие теплообменники — отличный выбор для теплосетей, а также для любых систем нагрева, охлаждения и водоподготовки.
Преимущества паяных теплообменников Alfa Laval CB30QA
- Малые габариты
- Удобство установки
- Функция самоочищения
- Минимальная потребность в техническом обслуживании
- 100 % заводской контроль на герметичность, прочность и давление
- Полное отсутствие уплотнений
Области применения
- Системы отопления, вентиляции, охлаждения и кондиционирования воздуха
- Холодильные установки
- Производственные аппараты нагрева и охлаждения
- Контуры охлаждения масла
Основные технические характеристики
| Модель | CB30QA |
|---|---|
| Площадь пластины, м² | 0,028 |
| Объём, л | 0,054 |
| Макс. расход воды, м³/ч* | 14 |

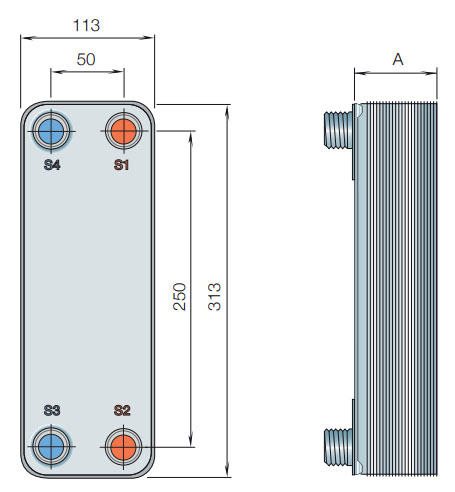

| Длина пакета пластин (А), мм | 13 + (2,31 × n) |
| Масса (без соединений), кг | 1,2 + (0,11 × n) |

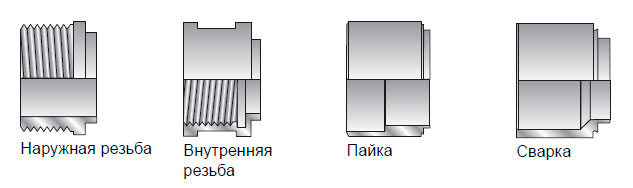

| Резьба присоединительная, дюйм | 3/4 |
| Материал пластин | AISI 316 |
| Материал патрубков | AISI 316 |
| Припой | Медь |
| Макс. количество пластин | 150 |
* При скорости 5 м/с в зоне присоединения.
** n — количество пластин.
Эксплуатационные характеристики
| Макс. расчётное давление, бар | 40 |
|---|---|
| Макс. расчётная температура, °C | 225 |
Конструкция и принцип работы

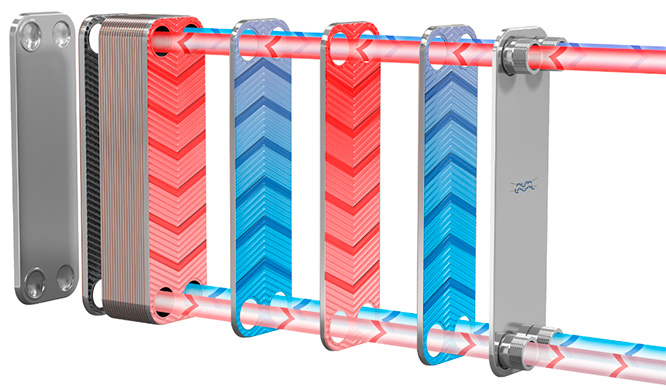

Теплообменник CB30QA-140H состоит из тонких гофрированных пластин из нержавеющей стали, соединённых методом вакуумной пайки чистой медью. Такая конструкция обеспечивает герметичность, высокую прочность и устойчивость к термоциклическим и гидравлическим нагрузкам.
Гофрированная поверхность пластин создаёт интенсивную турбулентность потоков, а противоточная схема движения сред — максимальную эффективность теплообмена. Отсутствие уплотнений и прижимных плит упрощает монтаж и снижает вес устройства.
Наш интернет-магазин предлагает паяный теплообменник Alfa Laval CB30AQ-140H по цене производителя с бесплатной доставкой по России. Наши специалисты помогут подобрать оборудование под ваши параметры и выполнить расчёт эффективности.
Характеристики
Теплообменники (основные характеристики)
Вес (кг)
16,60
Высота (мм)
313
ДУ - присоединения (мм)
25, 32
Марка
CB30
Площадь теплопередачи (м2)
3,92
Тип теплообменника
Пластинчатый
Толщина (мм)
336,40
Чистота сред
Чистая вода
Ширина (мм)
113
