Основные характеристики
Все характеристики
Вес (кг) :
25
Высота (мм) :
360
ДУ - присоединения (мм):
25
Марка:
HH
Площадь теплопередачи (м2) :
0,11
Теплообменник Ридан НН№02 — это разборная пластинчатая установка, предназначенная для эффективного теплообмена между различными жидкостями и газообразными средами. Устройство широко применяется в промышленности, энергетике, ЖКХ и других отраслях благодаря своей надёжности, компактности и высокой эффективности.
Производитель — компания «Ридан» — является одним из лидеров на российском рынке разборных пластинчатых теплообменников, обеспечивая высокое качество продукции и индивидуальный подход к каждому заказчику.
Преимущества теплообменника Ридан НН№02
- Индивидуальный подбор оборудования с использованием собственного программного обеспечения.
- Гарантированная эффективность за счёт соблюдения внутренней технической политики компании.
- Гибкость конструкции: возможность адаптации под специфические условия эксплуатации.
- Устойчивость к агрессивным средам: допускается использование в контурах с химически активными теплоносителями.
- Быстрое производство: средний срок изготовления — менее 3 дней.
- Широкий выбор типоразмеров, включая модели под различные задачи.
- Комплектация ответными фланцами для упрощения монтажа.
- Долговечное покрытие корпуса, рассчитанное более чем на 10 лет службы.
- Полное соответствие нормативной документации, включая требования безопасности.
- Оперативное сервисное обслуживание по всей территории РФ — как в гарантийный, так и постгарантийный период.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая температура, °C | от –30 до +200 |
| Рабочее давление, бар | до 25 |
| Материал прокладок | EPDM, Nitril, Viton |
| Материал пластин | AISI 304, AISI 316, SMO 254, Titan, Hastelloy C-276 |
| Совместимые теплоносители | Вода, пар, этиленгликоль, масла, нефть, кислоты, пищевые жидкости, фреоны |
Примечание: Стандартные модели рассчитаны на давление до 1,6 МПа. По запросу возможен выпуск устройств с расчётным давлением до 2,5 МПа.
Области применения
- Системы теплоснабжения и ГВС
- Электроэнергетика
- Металлургия
- Судостроение и плавучие сооружения
- Химическая, нефтегазовая и пищевая промышленность
- Любые технологические процессы, требующие эффективного теплообмена

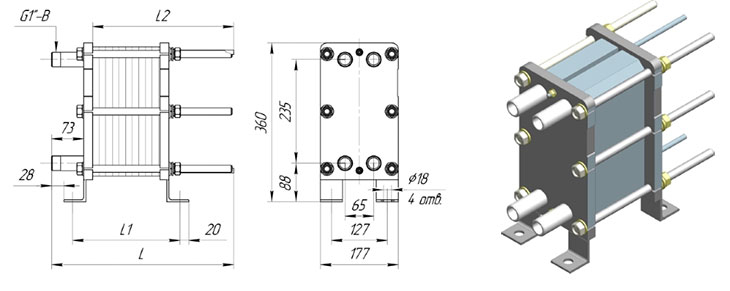

Габаритные размеры и параметры моделей
С марта 2018 года модель XGF025 официально переименована в НН№02.
| Тип | № рамы | L, мм | L1, мм | L2, мм | Шпильки (размер / кол-во) | Кол-во пластин | Масса, кг | Площадь одной пластины, м² | Макс. площадь теплообмена, м² | Макс. расход, м³/ч |
|---|---|---|---|---|---|---|---|---|---|---|
| НН№02 | 1 | 313 | 76 + 2,55·n | 221 | М12 / 8 | 5–30 | 25 | 0,021 | 1,43 | 8 |
| НН№02 | 2 | 413 | 76 + 2,55·n | 321 | М12 / 8 | 31–60 | 31 | 0,021 | 1,43 | 8 |
| НН№02 | 3 | 563 | 76 + 2,55·n | 471 | М12 / 8 | 61–70 | 33 | 0,021 | 1,43 | 8 |
n — количество установленных пластин
Конструкция и принцип работы
Разборный пластинчатый теплообменник Ридан НН№02 состоит из следующих основных элементов:
- Стяжные болты
- Неподвижная плита
- Теплообменные пластины
- Уплотнения (резиновые прокладки)
- Прижимная плита
- Задняя опора
- Верхняя направляющая
- Нижняя направляющая
Пластины собираются в пакет и зажимаются между неподвижной и прижимной плитами. Каждая пластина повёрнута относительно соседней на 180°, что формирует чередующиеся каналы для горячего и холодного теплоносителей. Благодаря гофрированной поверхности пластин создаётся турбулентный поток, значительно повышающий эффективность теплообмена.
Теплоносители движутся в противотоке и не смешиваются — их разделяют металлические пластины и двойные уплотнения в зонах возможного контакта. Это обеспечивает безопасность и герметичность даже при работе с агрессивными или пищевыми средами.
Моноблочные решения для ГВС
Для систем горячего водоснабжения с двухступенчатой схемой подогрева доступны моноблочные теплообменники — два контура в одном корпусе. Такое решение экономит пространство и снижает стоимость монтажа, хотя требует более внимательного подхода при установке из-за расположения всех шести патрубков на одной плите.
Обозначения портов:
- F1 — вход нагревающего теплоносителя
- F2 — выход горячей воды ГВС
- F4 — вход обратки из системы отопления
- F3 — вход циркуляционной воды ГВС
- B1 — выход общего обратного потока в теплосеть
- B2 — вход холодной водопроводной воды
Почему стоит выбрать Ридан НН№02?
Теплообменник Ридан НН№02 сочетает в себе проверенную надёжность, гибкость конфигурации и высокую энергоэффективность. Он идеально подходит как для стандартных, так и для сложных инженерных задач. Благодаря возможности быстрой замены пластин и прокладок, обслуживание устройства не требует длительных простоев.
Интернет-магазин phe-shop.ru предлагает оригинальные теплообменники Ридан по ценам завода-изготовителя, с бесплатной доставкой и профессиональной консультацией по подбору оборудования под ваши условия эксплуатации.
Характеристики
Теплообменники (основные характеристики)
Вес (кг)
25
Высота (мм)
360
ДУ - присоединения (мм)
25
Марка
HH
Площадь теплопередачи (м2)
0,11
Тип теплообменника
Пластинчатый
Толщина (мм)
313
Чистота сред
Чистая вода
Ширина (мм)
177
Отзывов (0)
Нет отзывов о данном товаре.
