Основные характеристики
Все характеристики
Вес (кг) :
75
Высота (мм) :
886
ДУ - присоединения (мм):
32
Марка:
HH
Площадь теплопередачи (м2) :
2,64
Ридан НН№08-33 — разборный пластинчатый теплообменник, предназначенный для эффективного теплообмена между различными жидкими и газообразными средами. Устройство широко применяется в промышленности, энергетике, ЖКХ и других отраслях.
Компания «Ридан» — ведущий российский производитель разборных пластинчатых теплообменников, сочетающий передовые технологии с надёжностью и адаптацией к отечественным условиям эксплуатации.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ РАЗБОРНЫХ ПЛАСТИНЧАТЫХ ТЕПЛООБМЕННЫХ УСТРОЙСТВ РИДАН
| Наименование показателя | Значение (характеристика) |
|---|---|
| Рабочая температура, °С | от –30 до +200 |
| Рабочее давление, бар | до 25 |
| Материал прокладок | EPDM, Nitril, Viton |
| Материал пластин | AISI 304, AISI 316, SMO 254, Titan, Hastelloy C-276 |
| Теплоноситель | вода, пар, этиленгликоль, масла, нефть, кислоты, пищевые жидкости, фреоны |
Теплообменные устройства стандартного типа рассчитаны на давление до 1,6 МПа (16 кгс/см²). По запросу возможно изготовление приборов с расчётным давлением до 2,5 МПа (25 кгс/см²).
ПРЕИМУЩЕСТВА РАЗБОРНЫХ ПЛАСТИНЧАТЫХ ТЕПЛООБМЕННИКОВ РИДАН НН№08
- Индивидуальный подбор и расчёт на основе собственного программного обеспечения
- Гарантированная эффективность благодаря собственной технической политике
- Возможность адаптации конструкции под специфические условия эксплуатации
- Совместимость с агрессивными теплоносителями (кислоты, щелочи, нефтепродукты)
- Быстрое производство — в среднем до 3 дней
- Широкая линейка типоразмеров
- Комплектация ответными фланцами для упрощения монтажа
- Долговечное порошковое покрытие, устойчивое более 10 лет
- Полное соответствие требованиям российских нормативных документов
- Сервисное обслуживание по всей территории РФ — как в гарантийный, так и постгарантийный период
ОБЛАСТИ ПРИМЕНЕНИЯ
- Системы теплоснабжения и ГВС
- Электроэнергетика
- Металлургия
- Судостроение и морские платформы
- Химическая, нефтехимическая и газовая промышленность
- Производственные технологические линии с теплообменом

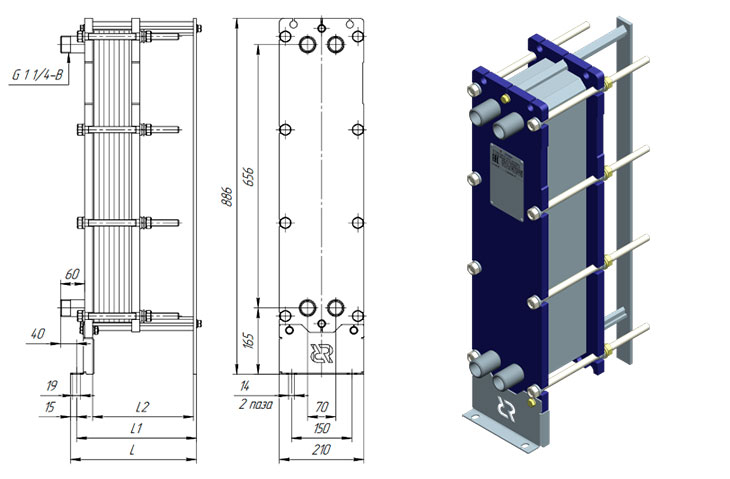

ГАБАРИТНЫЕ РАЗМЕРЫ ТЕПЛООБМЕННОГО УСТРОЙСТВА РИДАН НН№08
Для удобства монтажа приборы серии НН№08 могут комплектоваться фитингами под приварку (опционально). Также доступно исполнение с фланцами.
| Тип теплообм. | № рамы | Размеры, мм | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг | S пластины, м² | S теплообм. макс., м² | Расход макс., м³/ч | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | размер | кол-во, шт. | |||||||
| Расчетное давление 1,6 МПа (16 кгс/см²), общепромышленное исполнение | |||||||||||
| НН№08 | 1 | 313 | 299 | 250 | М16 | 8 | 5-34 | 75 | 0,08 | 7,39 | 13 |
| 2 | 393 | 379 | 330 | М16 | 8 | 35-52 | 84 | ||||
| 3 | 563 | 549 | 500 | М16 | 8 | 53-90 | 105 | ||||
КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ
Теплообменник Ридан НН№08-33 состоит из каркаса и пакета пластин. Каркас включает неподвижную плиту, прижимную плиту, заднюю опору и направляющие. Длина каркаса варьируется в зависимости от количества устанавливаемых пластин.
Между плитами размещается блок пластин с резиновыми уплотнениями. С помощью стяжных болтов пакет сжимается до требуемого усилия, обеспечивая герметичность контуров. Крепление к фундаменту выполняется с точностью по 17-му квалитету (±IT17/2).

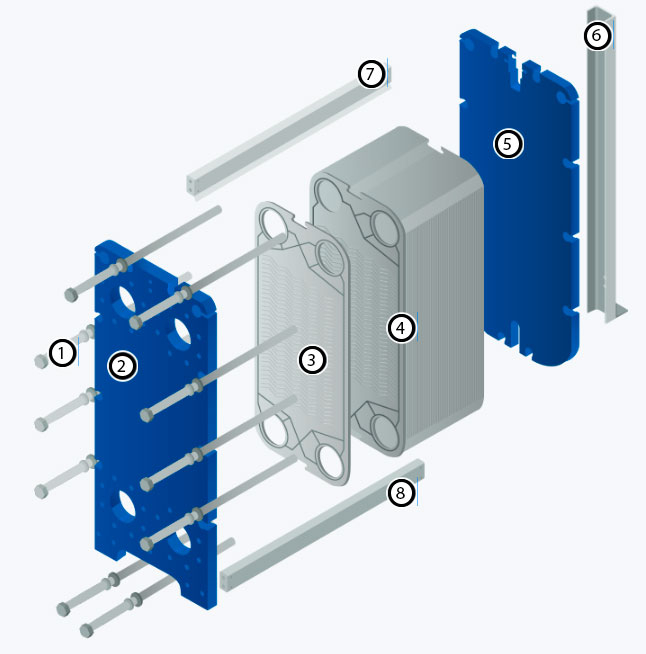

СТРУКТУРА РАЗБОРНОГО ПЛАСТИНЧАТОГО ТЕПЛООБМЕННОГО УСТРОЙСТВА
- Стяжные болты
- Неподвижная плита
- Пластины
- Уплотнения
- Прижимная плита
- Задняя опора
- Верхняя направляющая
- Нижняя направляющая

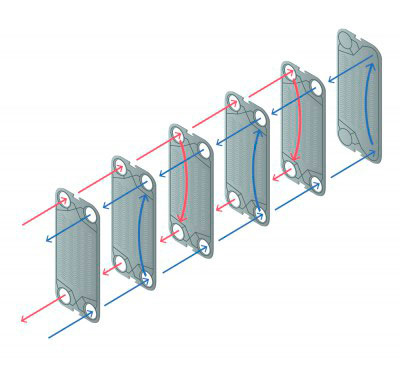

МЕХАНИЗМ РАБОТЫ
Теплообменник обеспечивает передачу тепла от одной среды к другой без их смешивания. Теплоносители движутся в противотоке по чередующимся каналам, образованным гофрированными пластинами.
В зонах возможного контакта сред устанавливаются либо двойные уплотнения, либо разделительные пластины, что полностью исключает смешение контуров. При сборке каждая вторая пластина поворачивается на 180°, формируя чередование горячих и холодных каналов. Конфигурация гофры и количество пластин подбираются индивидуально под задачу.

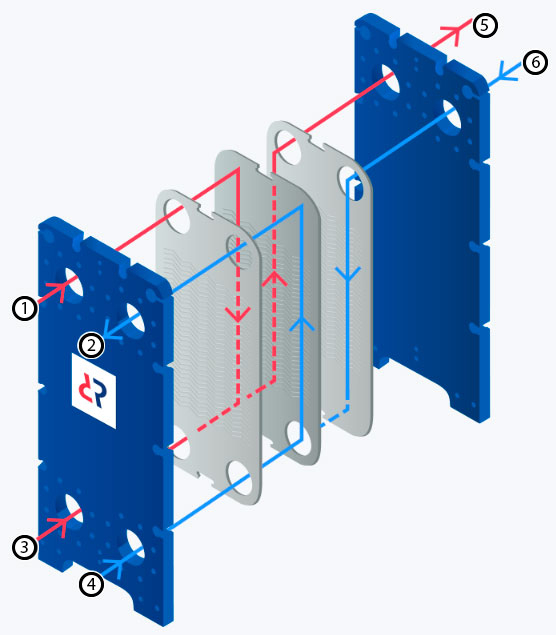

МОНОБЛОК ДЛЯ ДВУХСТУПЕНЧАТОГО КОНТУРА ГВС
Моноблочная конструкция объединяет две ступени теплообмена в одном корпусе с шестью патрубками. Такое решение экономит пространство и снижает стоимость по сравнению с двумя отдельными теплообменниками. Однако монтаж сложнее из-за размещения патрубков на прижимной плите, а надёжность несколько ниже, чем у раздельных устройств.
- F1 — вход нагревающего теплоносителя
- F2 — выход нагретой воды ГВС
- F4 — вход обратки из системы отопления
- F3 — вход циркуляционной воды ГВС
- B1 — выход общего обратного теплоносителя в теплосеть
- B2 — вход холодной водопроводной воды
Интернет-магазин phe-shop.ru предлагает приобрести разборный пластинчатый теплообменник Ридан НН№08-33 по цене завода-изготовителя с бесплатной доставкой. Наши специалисты помогут подобрать оборудование под ваши параметры: тип теплоносителя, температуру, давление и требуемую мощность.
Характеристики
Теплообменники (основные характеристики)
Вес (кг)
75
Высота (мм)
886
ДУ - присоединения (мм)
32
Марка
HH
Площадь теплопередачи (м2)
2,64
Тип теплообменника
Пластинчатый
Толщина (мм)
313
Чистота сред
Чистая вода
Ширина (мм)
210
