Разборный пластинчатый теплообменник Ридан НН№14-33

Ридан НН№14-33 — разборный пластинчатый теплообменник, предназначенный для эффективного теплообмена между различными жидкостями и газообразными средами. Устройство находит применение в широком спектре промышленных и коммунальных систем.

Компания «Ридан» является одним из ведущих российских производителей разборных пластинчатых теплообменников, предлагая решения, соответствующие современным требованиям надёжности, энергоэффективности и долговечности.

Технические параметры разборных пластинчатых теплообменных устройств Ридан

Стандартные теплообменники рассчитаны на давление до 1,6 МПа (16 кгс/см²). По индивидуальному заказу возможно изготовление устройств с расчётным давлением до 2,5 МПа (25 кгс/см²).

Преимущества разборных пластинчатых теплообменников Ридан НН№14

• Индивидуальный подбор оборудования с использованием собственного программного обеспечения;
• Гарантированная эффективность благодаря внутренней технической политике компании;
• Возможность адаптации конструкции под специфические условия эксплуатации;
• Совместимость с агрессивными рабочими средами;
• Срок производства — менее 3 дней;
• Широкая номенклатура типоразмеров;
• В комплект поставки входят ответные фланцы для упрощения монтажа;
• Устойчивое порошковое покрытие, рассчитанное на срок службы более 10 лет;
• Полное соответствие требованиям нормативной и разрешительной документации;
• Оперативное гарантийное и послегарантийное обслуживание по всей территории РФ.

Сферы применения пластинчатых теплообменников Ридан НН№14

• Системы теплоснабжения;
• Электроэнергетика;
• Металлургия;
• Судостроение и морские платформы;
• Химическая, нефтегазовая и перерабатывающая промышленность;
• Любые технологические процессы, требующие передачи тепла между средами.

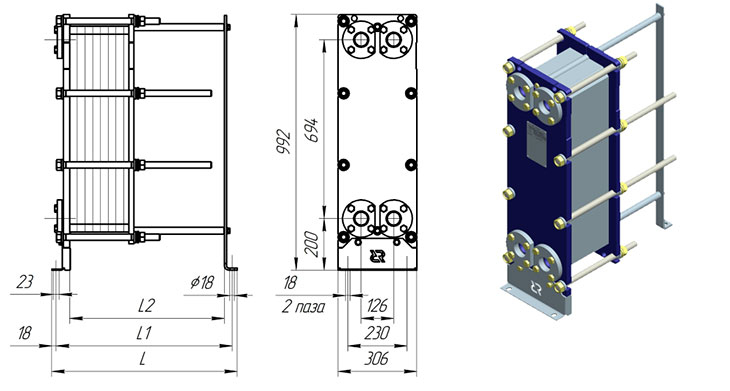

Габаритные размеры теплообменного устройства Ридан НН№14

Структура и принцип действия

Разборный пластинчатый теплообменник Ридан НН№14-33 состоит из несущего каркаса и пакета теплообменных пластин. Каркас включает неподвижную плиту, прижимную плиту, заднюю опору и направляющие балки (верхнюю и нижнюю). Длина каркаса варьируется в зависимости от требуемого количества пластин.

Между плитами устанавливается необходимое число гофрированных пластин с эластичными уплотнениями. Пакет стягивается болтами, обеспечивая герметичность внутренних каналов. Точность монтажа соответствует допускам по 17-му квалитету (±IT17/2).

Структура разборного пластинчатого теплообменного устройства

1. Стяжные болты
2. Неподвижная плита
3. Пластины
4. Уплотнения
5. Прижимная плита
6. Задняя опора
7. Верхняя направляющая
8. Нижняя направляющая

Принцип работы разборного пластинчатого теплообменника

Теплообменник предназначен для передачи тепла от одной среды к другой без их смешивания. Горячий и холодный теплоносители движутся по чередующимся каналам в противотоке, что обеспечивает максимальную эффективность теплопередачи.

Тепло передаётся через гофрированные пластины, изготовленные из коррозионностойких материалов. В зонах возможного контакта сред устанавливаются двойные уплотнения или разделительные пластины, исключающие смешивание потоков.

Все пластины в пакете идентичны, но при сборке каждая последующая поворачивается на 180°, формируя чередующиеся горячие и холодные каналы. Геометрия гофры и количество пластин подбираются индивидуально под параметры конкретного проекта.

Структура моноблочного теплообменника двухступенчатого контура ГВС

Моноблок — это интегрированное решение для систем горячего водоснабжения с двумя ступенями нагрева в одном корпусе. Такая конструкция имеет шесть патрубков и занимает значительно меньше места по сравнению с двумя отдельными теплообменниками, а также выгоднее по стоимости.

Недостатками моноблока являются сложность монтажа (из-за расположения патрубков на прижимной плите) и несколько сниженная надёжность по сравнению с раздельной схемой.

1. F1 — вход нагревающего теплоносителя
2. F2 — выход нагретой воды ГВС
3. F4 — вход обратного теплоносителя из системы отопления
4. F3 — вход циркуляционной воды ГВС
5. B1 — выход общего обратного теплоносителя в теплосеть
6. B2 — вход холодной водопроводной воды

Интернет-магазин phe-shop.ru предлагает приобрести разборное пластинчатое теплообменное устройство Ридан НН№14-33 по цене завода-изготовителя с бесплатной доставкой. Наши инженеры помогут подобрать оптимальную конфигурацию под ваши параметры: тип теплоносителя, температурный режим, рабочее давление и требуемую тепловую мощность.
